Schanks Audio Monitor 1 Aktivlautsprecher

Monitor 1

Schonungslos ehrlich, unser kompaktes Kraftpaket für höchste Ansprüche


  • Kompakter 2-Wege Aktivlautsprecher mit 21 cm Tieftöner
  • Hohe Pegelreserven und kontrollierte Abstrahlung (Waveguide)
  • Niedrige Verzerrungen durch Sensorregelung
  • Digitale Signalverarbeitung (DSP) in 24-Bit / 96 kHz mit FIR-Filtern
  • Präzise einmessbar auf Ihren Hörraum
  • Flexible Anschlussmöglichkeiten via Cinch, XLR und S/PDIF über BNC
  • Handgefertigt in Deutschland
  • NEU: Jetzt auch als Monitor 1 S mit Kompositverstärker

Der Monitor 1 demonstriert eindrucksvoll, dass Klangqualität keine Frage der Größe ist. Das klassische Monitorformat, neu interpretiert mit großzügigem Tieftöner und einer leistungsstarken Hochtonkalotte mit integrierter Schallführung.

Zwei individuelle Endverstärker, komplett digitale Signalverarbeitung in 24-Bit / 96 kHz, das resonanzberuhigte Gehäuse und flexible Anschlussmöglichkeiten machen diesen Lautsprecher zu einem Allrounder, zu dem es nur noch ein geeignetes Quell- oder Streaminggerät braucht, um eine kompakte Wiedergabekette für höchste Ansprüche zu kreieren.

Durch schaltbare Ortsanpassungsfilter lässt sich der Lautsprecher flexibel an die Aufstellung in unterschiedlichsten Hörräumen anpassen. Der Monitor 1 wurde für kleinere bis mittlere Räume und Hörabstände bis 3 m optimiert.

image hifi 2/2016

Die Presse sagt (image hifi 2/2016):
„Dieser Lautsprecher hat die Qualität einer akustischen Lupe, doch das Hören macht Spass und artet nie in Arbeit aus.“  – (Artikel lesen)

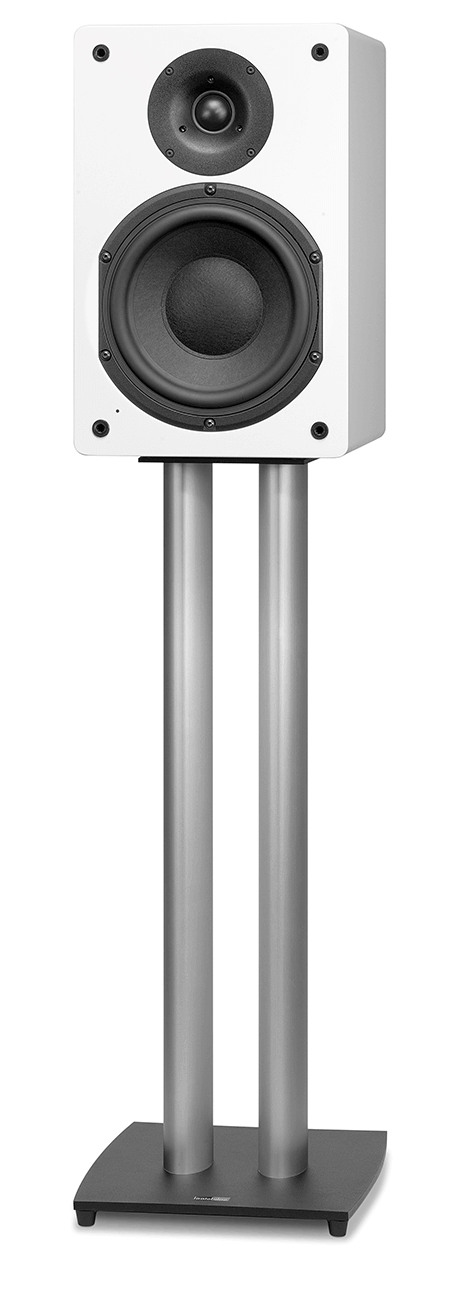

Schanks Audio Monitor 1 Aktivlautsprecher aufgeständert
Tieftöner des Monitor 1

Der Tieftöner

Der Tiefmitteltöner der Monitor 1 ist eine außergewöhnliche Konstruktion mit dänischen Wurzeln. Mit seiner über 200 cm² großen Membran bringt er genug Fläche mit um auch tiefste Bässe mit hohen Pegeln zu liefern.

Seine Papiermembran ist mit extrem reißfesten Nomex® Faser armiert und dadurch gleichzeitig mechanisch stabil und resonanzarm. Das Ergebnis ist ein ausgewogener und linearer Frequenzgang, sowie große Breitbandigkeit bis in den hohen Mitteltonbereich – eine außergewöhnliche Kombination in dieser Größenklasse. In Verbindung mit unserer aktiven Regelung werden die ohnehin schon geringen Verzerrungen weiter reduziert und dies auch bei hohen Pegeln.

Geringste mechanische Verluste werden durch eine perforierten Membranhals und hinterbelüftete Zentrierung erreicht. Der wirbelstromfreie Spulenträger ist aus stabilem Glasfasergewebe gefertigt und der Impendanzkontrollring aus Aluminium sorgt für geringste Verzerrungen.

Der Hochtöner

Der Hochtöner der Monitor 1 ist mit seinen seiner 30 mm Schwingspule ungewöhnlich groß und daher sehr hoch belastbar. In der Vergangenheit ging eine derart große Membranfläche immer mit Nachteilen bei der Wiedergabe der höchsten Tönen einher. Durch eine spezielle Formgebung der Kalotte und präzise Beschichtung der Gewebemembran konnten diese Nachteile jedoch vollständig kompensiert werden.

Die breite Sicke lässt außergewöhnlich viel Membranauslenkung, was die Pegelfestigkeit weiter steigert. Ein großes Koppelvolumen  und sechs Bohrungen in der vorderen Polplatte des Magnetsystems ermöglichen eine sehr tiefe Resonanzfrequenz. Die Kupfer-Beschichtung des Magnetpolkerns reduziert die Verzerrungen.

Die Frontplatte ist mit einer Schallführung in Form eines Waveguide ausgestaltet, womit das Abstrahlverhalten homogenisiert und im unteren Hochtonbereich der Wirkungsgrad verbessert wird – beides wichtige Voraussetzung zum gemeinsamen Einsatz mit unserem großen Tiefmitteltöner.

Hochtöner des Monitor 1
Anschlussfeld des Monitor 1

Verstärker und DSP-Einheit

Verstärker und digitale Signalverabreitung bilden bei allen unseren Modelle eine Einheit. Für die Monitor 1 wurde die Dimensionierung der Verstärker mit einer Spitzenleistung von 200 Watt in Class AB exakt auf die Einzelchassis abgestimmt um auch den stärksten Impulsen folgen zu können.

Hochwertige Ringkerntransformatoren „made in Germany“ sind Bestandteil der stabilen Stromversorgung. Unsere aktive Regelung ist ebenfalls Bestandteil der Verstärkerschaltung, zusammen mit wichtigen Komfort- und Schutzfunktionen.

Der leistungsstarke DSP ist der Kern dessen was unsere Lautsprecher intelligent macht: Er korrigiert permanent alle Lautsprecherchassis, bereitet das Signal zur Ansteuerung optimal auf und ist ansonsten akustisch voll transparent. Wir nennen es den Stand der Technik.

NEU: Jetzt auch als Monitor 1 S mit Kompositverstärker erhältlich.

 Technische Daten

Bauweise

2-Wege geschlossen

Treiber

  Hochtöner

30 mm Textil-Kalotte mit Waveguide

  Mitteltöner

210 mm Nomex Tiefmitteltöner

  Tieftöner

Trennfrequenz

1000 Hz (Kaiser-Bessel)

Weichentechnologie

Digital / DSP

Phasenlineare & zeitrichtige FIR-Filter

Frequenzgang Freifeld (-3 dB)

28 Hz .. 20 kHz

Signallaufzeit (group delay)

6 ms (> 100 Hz)

Endverstärker

  Technologie

Bipolar Class AB

  Leistung

100 + 100 W (Peak)

  Regelstrategie

Sensorgeregelt < 1000 Hz

Stromregelung > 800 Hz

Eingänge

  Analog

RCA/Cinch (unsymmetrisch): 2,0 Vrms FS (+8 dBu), 10 kOhm

XLR 3-pol (symmetrisch): 2,0 Vrms FS (+8 dBu)

  Digital

S/PDIF über BNC: +/- 0,5 V, bis 96 kHz, 75 Ohm

Digitale Verarbeitung

24-Bit Delta-Sigma ADC (112 dB SNR / 0,0006 % THD+N)

24-Bit Delta-Sigma DAC (118 dB SNR / 0,001 % THD+N)

Intern: Double Precision / 96 kHz

Input: 16 – 24 Bit / 32 – 96 kHz

Komfortfunktionen

Autom. Ein-/Abschaltung, Signalschwelle -50 dB FS

Schutzschaltung

thermischer und auslenkungsgesteuerter Überlastungsschutz, Pegelreduzierung -12 dB

Abmessungen (H x B x T)

390 x 250 x 320 mm

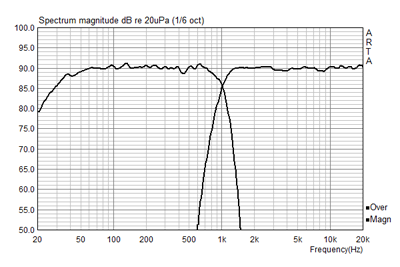

Frequenzgang Monitor 1 in Hauptstrahlachse
